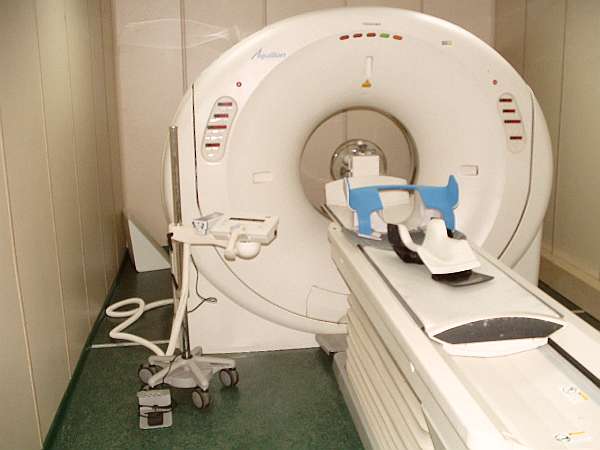

Модульное здание Предназначена для размещения компьютерного томографа Тошиба Аквилион и проведения диагностических исследований. Все права проектную документацию на изготовления принадлежат ТОВ „МДЦ Експерт”.

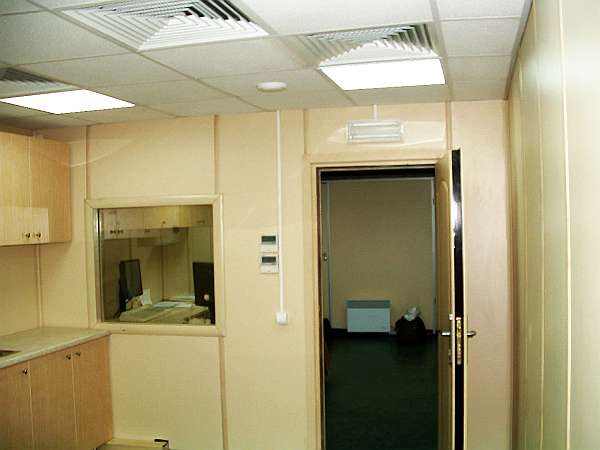

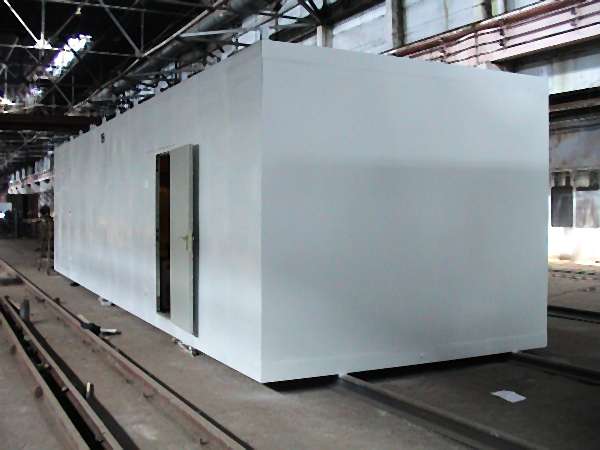

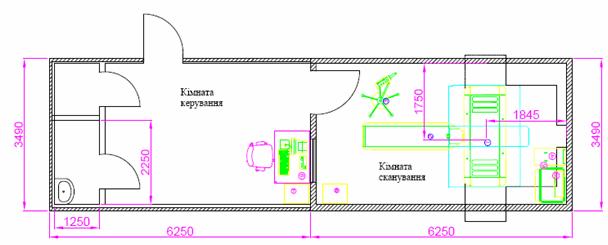

Модульное здание имеет следующие габаритные показатели:   Модульное здание изготовлена в заводских условиях с соблюдением всех условий относительно металлоконструкций и модульных зданий. Изготовитель - ТОВ „БлокМайстер –Україна”. Функционально модули разделены на помещения процедурной и помещение операторской, в последнем оборудованы два помещения(кабинки), для переодевания пациентов и персонала.Помещения процедурной имеет рентген защиту эквивалентный не менее 1,5 мм свинца. Рентген защищенное стекло имеет эквивалент защите 2,5 мм свинца. Внешне модули обварены стальными листами сплошным швом, что дает максимальной прочности сооружению, беспрецедентную защиту(практически антивандальный вариант исполнения) и максимальную защиту от действий ионизирующих излучения.  Модульное здание имеет системы:- электропитание, отдельно для КТ(используется специализированный щит для рентген систем) и других электропотребителей (отдельный распределительный щиток) - вентиляция и кондицыонирование – принудительная приточно-вытяжная вентиляция, высокой мощности кондиционеры фирмы Тошиба с подмешивание свежего воздуха обеспечивают определенные режимы работы оборудования и создают комфортные условия для персонала. Инвертная робота работа кондиционеров обеспечивает обогрев помещений в холодную пору года. - система автономного отопления построена на основе электронагревателей. Используются два нагревателя, Термия 1,5 кВт и два 0,5 кВт. При условиях уникальной теплоизоляции и инвертного режима кондиционеров этого в полнее достаточно. - система водоснабжения – может иметь как автономный так и централизированый вариант. - система канализации – может иметь как автономный так и централизированое отведение сточных вод. - система основного освещения изготовлена на основе защищенных светильников в процедурной и обычных светильников дневного света в операторской. Система обеспечивает определенный уровень освещения. - система основного освещения имеет четыре светильника и обеспечивает автоматический переход при отключении от промышленной сети и обеспечивает освещение от аккумуляторных батарей на протяжении двух часов - система заземления, строение имеет контур заземления к которому присоединены все потребители электроэнергии. - система грозозащиты имеет два громоотвода высотой 2 м. от верхней точки крыши, которые присоединены к собственным заземлителям. - система автаномной сигнализации - система пажаротушения и сигнализации

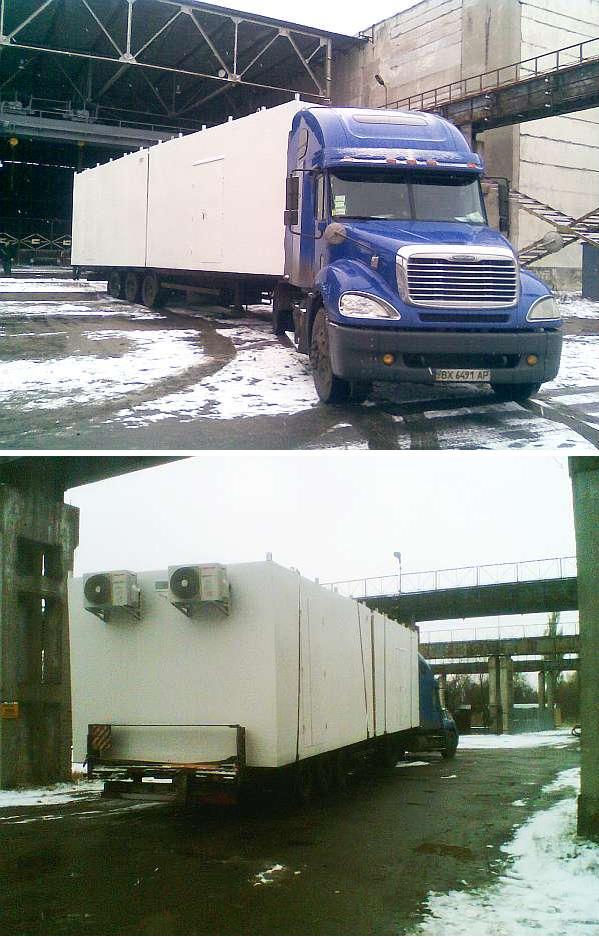

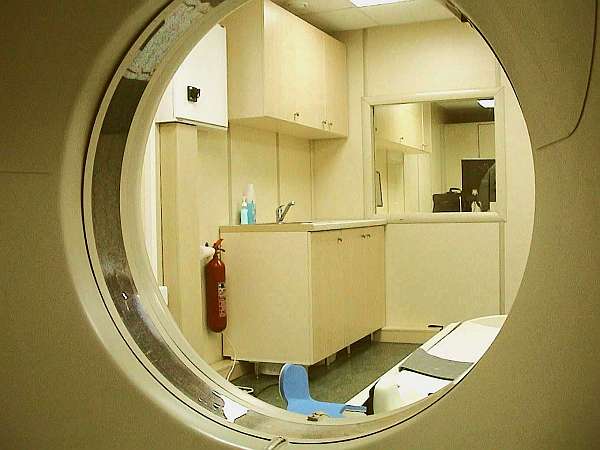

Имеет два модуля, которые после транспортировки стыкуются в один. Монтаж оборудования к до так и после монтажа и транспортирования. В конкретном случае на первом образце томограф был смонтирован на заводе и модули перевозились вместе с вмонтированным оборудыванием. Вес полумодуля КТ составляла около 12 тон, вес полумодуля операторской составляла около 6 тон. Погрузочно-выгрузочные роботы проводились краном фермованой стрелой.Разгрузка и монтаж до условий герметизации помещения выполнены монтажной бригадой в составе 4 человек за один день. За два дня выполнена установка рентгенозащитного стекла, фалыш крыши, грозозащиту, заземление. Монтаж проводился на подготовленный ленточный фундамент и подведенную к электрощиту электроэнергию. Мебель изготовлялась по месту размещения мобильного томографа, Предусмотрено изготовление короткого ряда навесных шкафчиков и тумбочек для раковины и элементов системы автономной системы водоснабжения и отведения сточных вод в процедурной и ряду навесных шкафчиков и Г-образного стола. Предусмотрено дополнительно установить вертикальную стойку с полками для фантомов в процедурной, диванчик в помещении для переодевания пациентов, стол в помещении для персонала. Для обеспечения требований пожарной безопасности в помещении процедурной и операторской имеются огнетушители ВВ-3. Модульная имеет входные двери в операторскую, выполненные по двустворчатой схеме общей шириной 1200мм и высотой 2000мм, основное полотно 80 см и дополнительных 40 см, технологический проем в процедурную шириной 1200мм и высотой 2200мм, который может использоваться в качестве как для монтажа томографа так и как двери. Между процедурной и операторской имеются рентген защитные двери шириной 900мм и высотой 1800мм.  Во всех помещениях потолок выполнен по технологии арм-стронг, в панели потолка вмонтированы светильники и диффузоры, системы кондиционирования и вентиляции. Кондиционеры имеют для канала и дистанционные клапаны, которые регулируют поток воздуха в каналах воздухопроводов. Система отопления и кондиционирования обеспечивает работу оборудования и комфорт персонала во всех климатических зонах Украины. Пол выполнен из влагостойкой плиты (дюрализ) с постеленным линолеумом повышенной износостойкости. Стены выполнены из вертикальных панелей из ламинируемого ДСП закрепленных по уникальной технологии, покрытие стен позволяет проводить мойку стен и их обработку санитарными и дезинфицирующими растворами. |
